污水泥漿,礦漿,水煤漿等各種漿料都需耐磨泵,有時含酸堿性漿料還需耐腐蝕,那么耐腐耐磨泵,污水泥漿泵的選型尤為重要,本文就全面分析耐磨泵的特性.

   奧戈恩耐磨轉子泵自問世以來,較多地被用于輸送磨損性強的介質,如金屬礦漿、水煤漿、活性炭溶液、干污泥等介質,奧戈恩耐腐耐磨泵的使用解決了強磨損帶來的諸多問題,在一定程度上延長了過流部件的運行壽命。對于含酸堿性的介質,奧戈恩有不銹鋼材質和涂層設計達到防腐的目的.

奧戈恩耐腐耐磨泵的工作原理決定其耐磨損特性

奧戈恩耐腐耐磨泵由兩根相對運行的平行軸驅動,兩個分別裝在軸上的轉子為主要輸送部件,其材質一般為橡膠。轉子和轉子之間以及轉子和泵殼之間的間距極小,完全能密封泵的進出口。

在泵運行過程中,轉子和泵殼之間不斷形成小的密封腔體,充滿介質的密封腔體不斷隨轉子的轉動由進口端推到出口端,從而完成對介質的輸送。耐腐耐磨泵的輸送原理與單螺桿泵有極大的不同,單螺桿泵是通過轉動的轉子和定子之間的硬性嚙合將介質推擠出去,奧戈恩耐腐耐磨泵對介質的輸送是通過密封腔體的推移來實現的。也就是說,在輸送過程中,轉子并不會與介質產生額外的擠壓和摩擦。奧戈恩耐腐耐磨泵的運行原理決定其適用于輸送磨損性介質。

抗磨損的細節處理

轉子

  奧戈恩耐腐耐磨泵素以多樣化的配置和人性化的設計著稱,多年來的應用經驗使奧戈恩的工程師們意識到:任何一種標準配置的設備都無法真正滿足不同用戶的不同需求。奧戈恩無法為每個工況逐一量身定做,但奧戈恩可以提供多種多樣的不同設計以實現最佳使用效果。

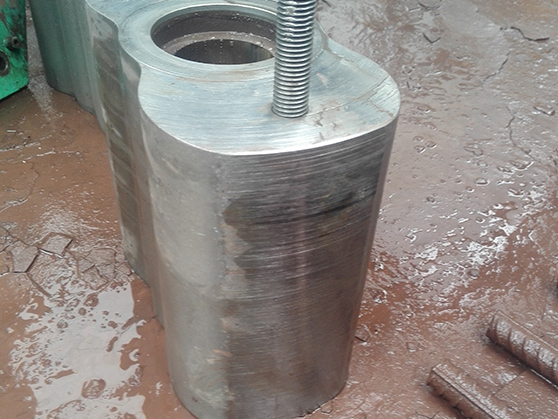

奧戈恩擁有著世界上獨一無二的轉子設計,為解決磨損問題,轉子尖可更換轉子和兩葉寬邊螺旋轉子應需而生。

當輸送磨損性較強的介質(例如污水泥漿泵)/同時需要良好自吸時,選擇奧戈恩兩葉寬邊優化轉子。

兩葉線性寬邊轉子是奧戈恩的另一項獨特的技術。采用寬大葉輪的設計理念,首先兩葉設計有利于較濃稠的物料進入泵腔內; 確保較高的容積效率。另外兩葉寬邊設計可以將轉子與泵內壁的密封狀態由點密封改良為線密封,最大限度地延長了轉子壽命。其次,螺旋狀的轉子可有效降低脈動。因此該種轉子不但適用于高磨損的工況,同時也可滿足在高磨損工況下的自吸需求。

但對于粘度較高的介質,奧戈恩不提倡選擇兩葉轉子。

當輸送介質含固率較高,排壓需求較大時,選擇三葉螺旋轉子。

三葉螺旋可更換轉子尖轉子也是奧戈恩的一項專利技術。首先,含固率較高的物料在輸送(比如污水泥漿泵,礦漿泵)過程中對轉子壁的反作用力較大,三葉螺旋型設計可有效降低此反作用力。 其次,轉子使用一段時間后,往往是尖部磨損,而轉子體完好,此時即可將磨損的轉子尖部更換,完好的轉子體繼續留用。由此,不但防止了磨損帶來的回流、保持穩定高效的輸送。也更進一步延長了轉子的運行壽命,降低了維修費用。

機械密封

奧戈恩耐腐耐磨泵的軸密封為無需維護的單機械密封;兩個機械密封均浸泡在潤滑油中(不可用油脂潤滑)。對于磨蝕性強的介質,密封面有SIC/SIC材質可選。

同時,設計有一個中間隔離腔,中間隔離腔充滿潤滑油,既可以起到潤滑作用(潤滑機械密封以及轉子與軸的連接裝置); 又能監測機械密封的狀態是否良好(機械密封損壞時,油會在壓

力下由螺旋孔溢出).

泵殼及襯板

奧戈恩干泥泵的泵殼為整體鑄造,確保運行安全穩定。

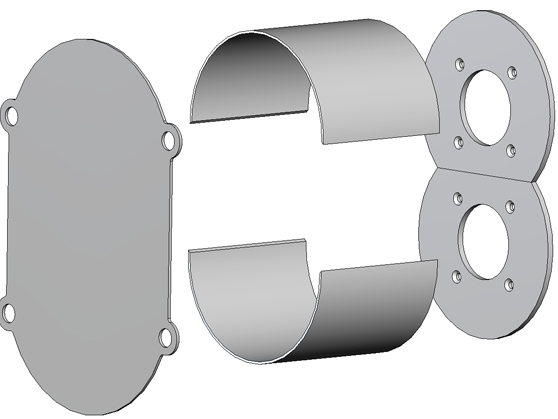

針對介質的碾磨性?shī)W戈恩耐腐耐磨泵提供四面全襯板保護。 此設計下的泵壁不與介質直接接觸,任何狀態的磨損均可由更換襯板而實現再修復。

成功輸送的典型碾磨性介質業績

含固率為40%的鋁礦礦漿（某鋁礦）

含固率為25%的脫水后污泥（廣州某污水廠等）

鈦白粉漿液（廣東某鈦白粉公司）

水煤漿（東莞某水煤漿廠）
