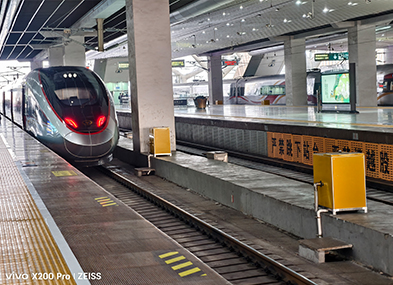

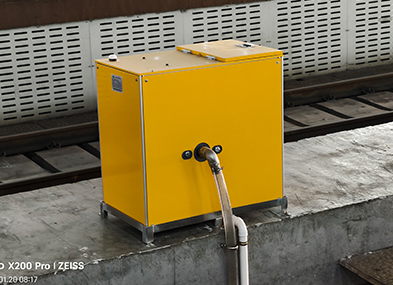

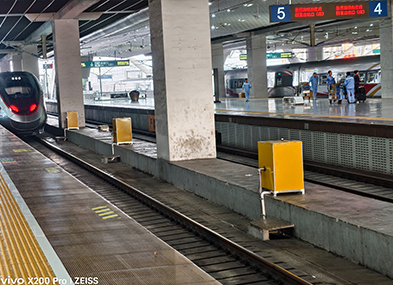

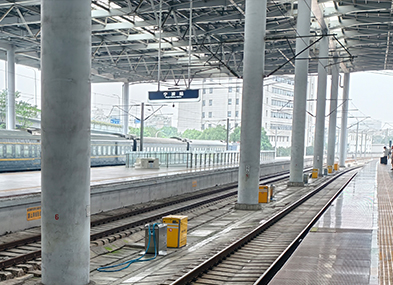

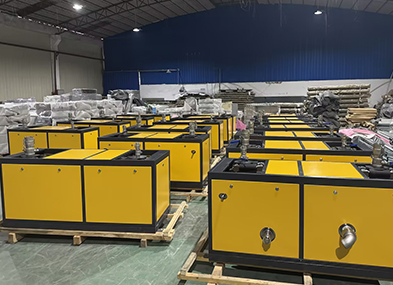

 | 原理 盤繞式抽吸單元是吸污作業的終端部件,作業半徑為15米。作業軟管盤繞在圓形滾筒機構上。機構由超低速電機帶動,通過鏈輪傳動機構及電磁離合器帶動滾筒轉動,滾筒的轉動帶動軟管收放,作業完畢軟管收回后,電機自動停轉。 應用范圍： 在鐵路行業中，卷管吸污單元通常被安裝在動車所、客整所，火車站等場所，用于處理鐵路車輛產生的污水和污物。 |
組成

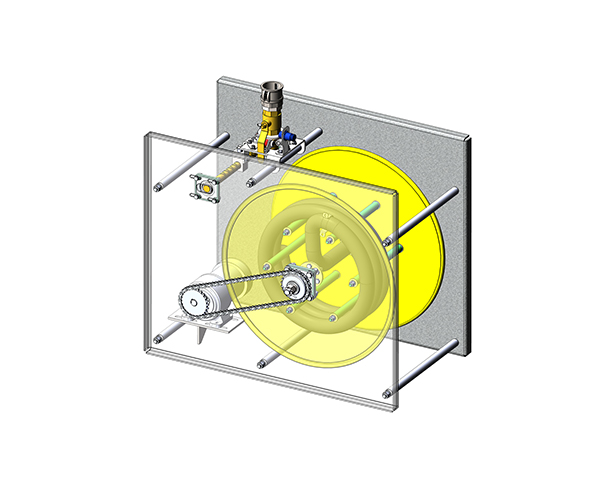

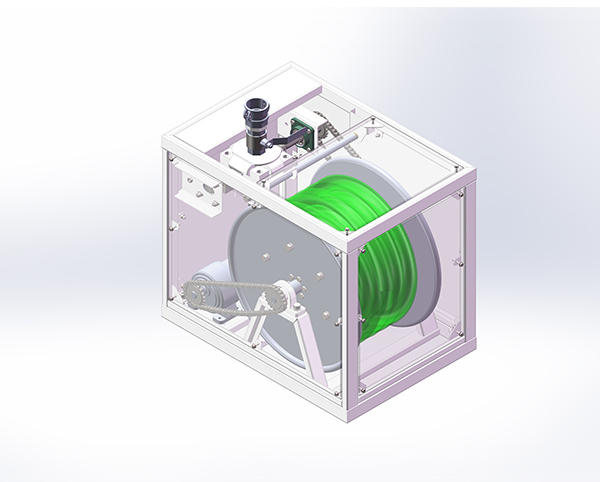

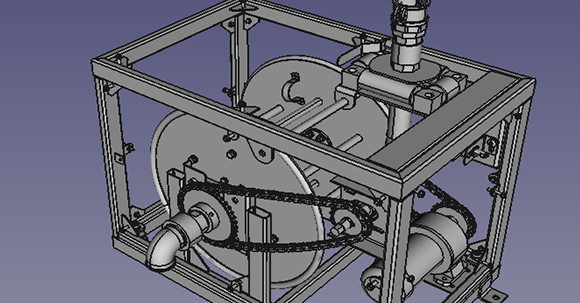

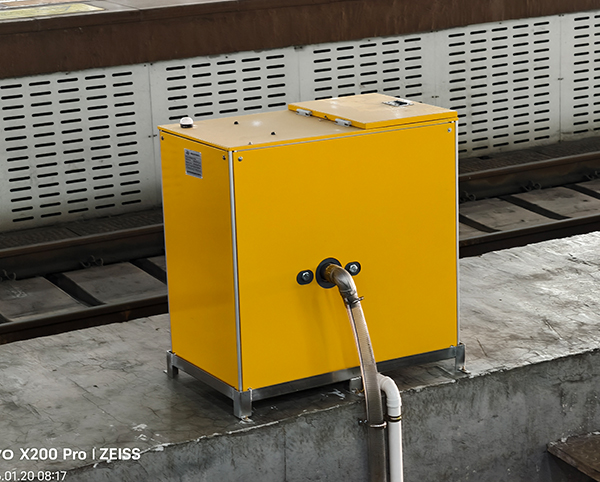

盤繞式抽吸單元為一體化緊湊型布置,主要部件有:電機、傳動機構、支座滾筒組成、吸污軟管組成、控制箱、外罩等。
抽吸單元作業開始時軟管隨作業人.員拖動自然釋放,電機負責軟管收回時的驅動。

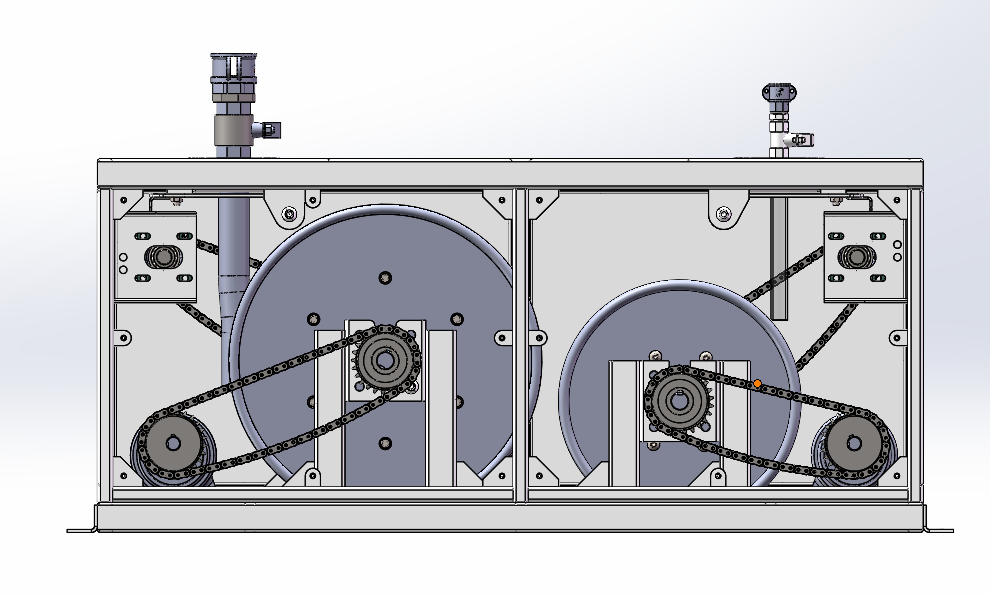

傳動機構負責將電機的驅動力矩傳遞到滾筒上,主要包含鏈輪、鏈條、等主要部件。
支座滾筒組成用以支撐連接整個單元, 包含支座、 滾筒、 進出管連接件、下脫架等主要部件。

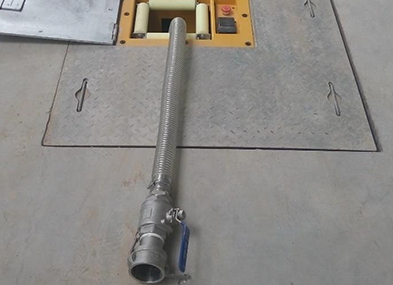

吸污軟管組成用來連接列車污物箱排污口與抽吸單元,包含軟管、球閥和快速接頭。
控制箱用來完成單元的電機、操作開關的控制。
外罩對單元起防護作用,也用于安裝吸污軟管的導向拖架機構。
性能參數
作業半徑:15m
15m為抽吸單元的標準作業半徑，計算長度是伸出單元的軟管有效作業長度 。
抽吸軟管: DN50
抽吸軟管為專門按照作業條件定做的Pu加強筋透明軟管,重量輕,柔韌性好,耐氣候,在使用溫度范圍下限軟管不變硬。軟管耐真空值-80KPa,在凸輪泵能力范圍內不會出現吸扁的情況。
卸污快速接頭: 2.5”D型陰端接頭
不銹鋼材料,與列車污物箱排污口完美對接,減重設計使操作更加方便靈活。
控制方式:自動+手動開關
此種控制方式主要是使現場作業人員根據工作情況和操作習慣有一個靈活的選擇,以利于提高工作效率。
電機功率: 0.75KW
為驅動抽吸單元圓盤的步進電機功率。
供電電源: AC380V/220V, 50Hz
外形尺寸: 960mm×600mm×900mm (L×W×H)
控制說明
抽吸軟管的向外拉伸是自由拉伸,操作者手持軟管端部向外拉伸帶動圓盤旋轉釋放出軟管。軟管需要收回時需要啟動電機,電機的啟動方式設有手動開關和遙控開關兩種方式。手動開關安裝在單元頂門內的支架上,由操作者即時操作,需要啟動或停止時即按下此開關。電機啟動后延時20秒會自動停止(此時間是收回15m軟管的時問),抽吸單元的頂蓋關閉后也會觸動控制開關使電機停止,這樣可以簡化操作流程、避免故障。
應用優勢
1、極其緊湊的設計 2、適用于表面或地板下安裝 3、可供室內和室外使用的型號 4、彈簧回縮和電動回縮以卷起軟管 |
|
|
|
|
|
|
